测试平台：RTX 5080

前言：从机制到代码详解朴素实现的Flash Attention思想，待优化版本。阅前掌握：cuda编程基础，GEMM算子，Softmax算子。

1 Attention 机制回顾

1.1 Scaled Dot-Product Attention

注意力机制的核心公式就是三步：

S = Q K^T / sqrt(d_k)      # 1. 计算注意力分数
P = softmax(S)             # 2. 沿 key 维做 softmax 归一化
O = P V                    # 3. 用权重对 V 加权求和

其中 Q、K、V 都是形状[N,d]的矩阵（单头视角）：

Q（Query）：当前token「想问什么」
K（Key）：每个token「能提供什么」
V（Value）：每个token「实际携带的内容」
d_k：每个头的特征维度，用于缩放防止点积过大导致softmax梯度消失

第 1 步算出s[i][j]，表示第 i 个 query 和第 j 个 key 的相关程度；第2步softmax把每一行的分数变成和为 1 的概率分布；第3步用这个概率分布对 V 的每一行做加权平均，得到第 i 个 token 的输出。

1.2 多头注意力的维度

实际使用中是多头注意力，QKV矩阵分别由输入序列与投影权重矩阵相乘，再分头reshape得到最后形状

输入X= (batch,N,d_model)
d_model = head_dim * h
Wq,Wk,Wv =(d_model,d_model)
Q,K,V = X*W = (batch,N,d_model)
reshape Q,K,V =(batch,N,head,d_k)

[B, H, N, D]
 B = batch      批次数
 H = head       注意力头数
 N = seq_len    序列长度（token 个数）
 D = head_dim   每个头的特征维度 = d_model / H

1.3 标准实现的瓶颈

标准实现会显式物化两个中间矩阵 S 和 P，它们都是 N × N 大小。当序列长度 N 很大时，显存读写的开销会很大（N=4096、d=128 时单个头就要 32MB FP16）。

FlashAttention 的核心洞察是：Attention 是 memory-bound操作，优化的关键是减少HBM访问，而不是减少FLOPs。它通过两个技术组合解决这个问题：

Tiling（分块）：把 Q/K/V 切成小块，每次只加载一小块到 SRAM 计算
Online Softmax：边加载新块边修正 softmax 结果，不依赖全局信息
算子融合，将gemm和Softmax融合到一个kernel中，减少io访问操作

‍

2 Online Softmax在Fa中的使用

在前面Online Softmax中，算法将三次扫描减少为两遍，在线维护分子最大值和分母的和(m,l)两个数值。

Fa使用tiling之后，每次计算不会将结果矩阵中的完整一行全部算出，使用Online Softmax对分块结果的值在线更新，这样就不需要保存完整的结果矩阵（NxN），而只用保存每次计算后的小分块矩阵用于与value矩阵点积，所以维护的值增加一个结果矩阵，变为（m,l,o),每次计算完一个新的分块矩阵后对值进行更新。

数学推导

每次读取新元素x时：

m_new = max(m, x)//更新最大值
l_new = l * exp(m - m_new) + Σexp(x - m_new)//更新指数和
O_new = O * exp(m - m_new) * l/l_new + Σexp(x - m_new)* V_new/l_new//更新结果矩阵

在数学上完全等价于Softmax。

3 QKV矩阵Tiling策略

前文已经介绍QKV张量形状为(B,H,N,D)，其中B和H是无法分割的，每个Attention的切片中QKV张量在概念上应以(N,D)的形态去看待，对应BxH个Attention切片结果。

为什么要Tiling等优化策略可参考笔记GEMM优化系列，搬至SRAM的操作。

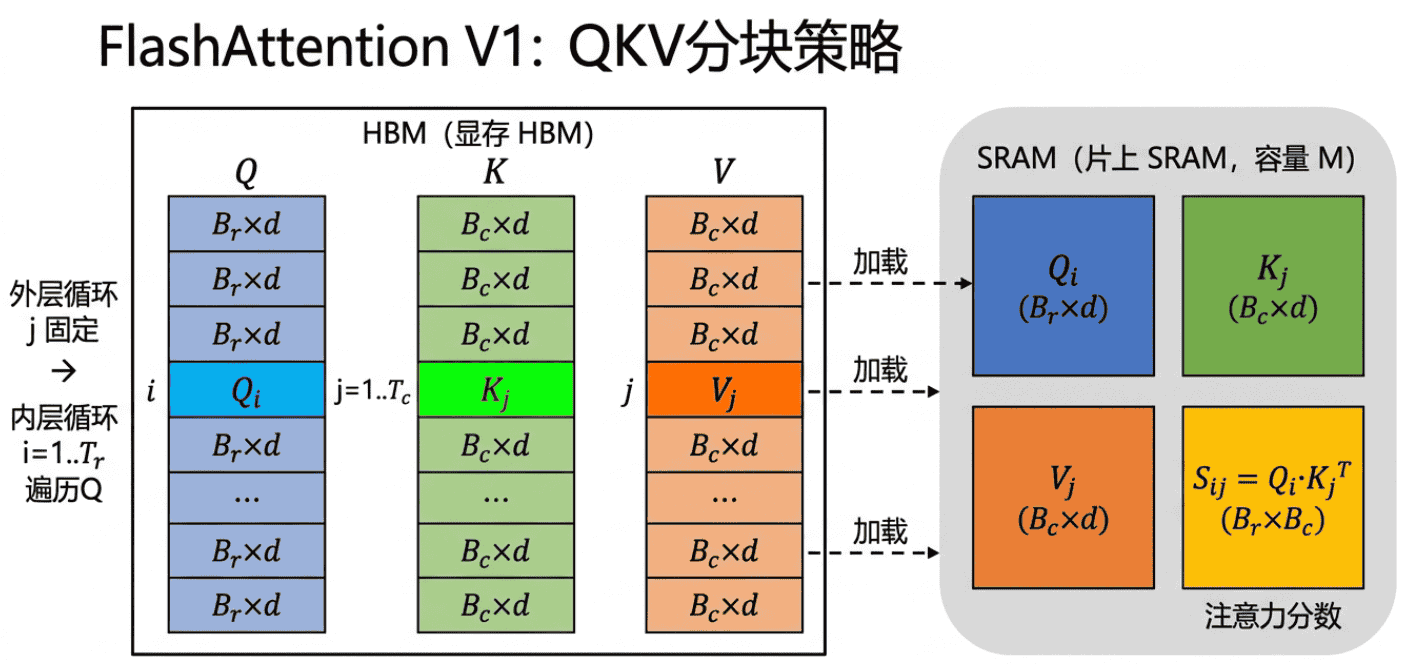

在原论文中采用对N方向分割的策略：

‍

此处的d代表头数H，将QKV分成N/Br,N/Bc块，其中Br和Bc的大小取决于SRAM可存放的元素个数M

Bc=M/4d，Br=min[M/4d,d]

这样取值是为了不爆SARM：在SRAM中需要储存的矩阵有当前分块的QKVij，注意力分数Sij，结果矩阵Oij=Sij*Vj，，当前的行最大值m和指数和l，其中QKVOij四个矩阵大小最大，占主导地位，因此大小为M/4d。

4 前向传播计算流程

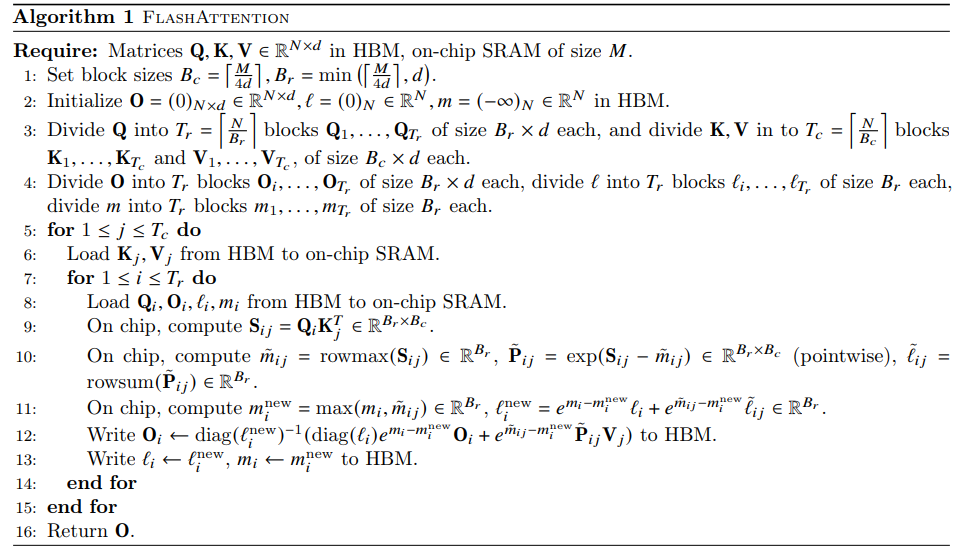

前文把 QKV 按 N 方向切成 Tr = ⌈N/Br⌉ 个 Q 块、Tc = ⌈N/Bc⌉ 个 K/V 块。下面按原论文 Algorithm 1 的伪代码走一遍前向传播，整体是 K/V 在外层、Q 在内层 的双层循环。

4.1 初始化（伪代码第 1-4 行）

把 Q 分成 Tr 块 Q1..QTr，K/V 分成 Tc 块 K1..KTc、V1..VTc；
输出 O 分块 O1..OTr，同时维护两套统计量：行最大值 m1..mTr、指数和 l1..lTr；
三者都持久化在 HBM 里，初始化为 O=0、l=0、m=-∞。

4.2 外层循环：遍历 K/V 块（第 5-6 行）

for j in 1..Tc:
    加载 K_j、V_j（Bc×d）到 SRAM      # 第 6 行

每轮外循环固定一组 K/V，内层再用全部 Q 块和它做一次 attention，这样每对 (Qi, Kj) 只从 HBM 各读一次。

4.3 内层循环：遍历 Q 块（第 7-17 行）

for i in 1..Tr:
    # 第 8 行：把当前 Q_i 以及它上一轮的历史状态读回 SRAM
    加载 Q_i、O_i、l_i、m_i

    # 第 9-12 行：局部 attention 分数 + 局部 softmax（只针对当前 K/V 块）
    S_ij = Q_i K_j^T / sqrt(d)          # Br×Bc 的注意力分数
    m~_ij = rowmax(S_ij)                # 每行最大值（当前块内）
    P~_ij = exp(S_ij - m~_ij)           # 减最大再指数，数值稳定
    l~_ij = rowsum(P~_ij)               # 每行指数和（当前块内）

    # 第 13-16 行：用 online softmax 把「当前块」与「历史累计」合并
    m_i^new = max(m_i, m~_ij)           # 全局最大值更新
    l_i^new = exp(m_i - m_i^new)·l_i + exp(m~_ij - m_i^new)·l~_ij
    O_i = (1/l_i^new)·[ exp(m_i - m_i^new)·l_i·O_i
                        + exp(m~_ij - m_i^new)·(P~_ij V_j) ]

    # 第 17 行：把更新后的状态写回 HBM
    写回 O_i、l_i、m_i‍

5 Kernal算子设计与代码具体实现

第一版flashAttention没有参考现有官方实现的代码，直接按照论文原来的伪代码进行编写

‍

‍5.1 Kernal设计

在写kernel之前要想明白怎么设计grid和block，每个线程完成什么任务：

v1版本设计grid size为B×H，对应B×H个Attention切片，最大启用B×H个SM，由于常见取值中B×H并不能跑满计算卡所有的SM，SM利用率在该版本中校低，这是后续版本优化的一点。

每个blcok对应其中的一组Attention计算。

每个线程在不同阶段有不同的工作，fa算子等于融合了gemm和softmax：

搬运QKV至SRAM，每线程搬Br×N/blocksize个元素
计算阶段，每个线程负责Q块的一行的完整计算，包括更新m，l，o和写回操作

在初版代码中设计成：grid size = B×H ；blcok size = Br

‍

5.2 代码详解

template<int Br, int Bc, int HEAD_DIM>
__global__ void flashattention_v1(
    const float* q,    // [B, H, N, D]
    const float* k,    // [B, H, N, D]
    const float* v,    // [B, H, N, D]
    float* o,          // [B, H, N, D]  输出
    float* l,          // [B, H, N]     softmax 分母（指数和），HBM 持久化，host 初始化 0
    float* m,          // [B, H, N]     softmax 运行最大值，HBM 持久化，host 初始化 -inf
    int B, int H, int N)

传入所需要的所有数值，Br Bc Head_dim后续分配SRAM所以需要是静态数据。

要把张量的维度形状全都传入，因为在c++中函数传入的只是指针，无法像python一样通过shape函数去获取相应的张量形状。

l,m是一维数组，持久化于HBM中，每次调用时要重新读取。

代码第一步：搬运QKV至SRAM

int b  = blockIdx.y;               // batch
    int h  = blockIdx.x;               // head
    int tx = threadIdx.x;
    size_t bh = (size_t)b * H + h;     // batch*head 合并偏移（进入第 bh 个 [N,D] 切片）

    const float softmax_scale = 1.0f / sqrtf((float)HEAD_DIM);   // HEAD_DIM 是编译期常量，编译器会折叠为常量

    __shared__ float Qs[Br][HEAD_DIM + 1];   // Q 块：Br 行 × HEAD_DIM 列（+1 padding 消除 bank conflict）
    __shared__ float Ks[Bc][HEAD_DIM];       // K 块：Bc 行 × HEAD_DIM 列（broadcast 访问，无需 padding）
    __shared__ float Vs[Bc][HEAD_DIM];       // V 块：Bc 行 × HEAD_DIM 列（broadcast 访问，无需 padding）
    __shared__ float Os[Br][HEAD_DIM + 1];   // O 块：Br 行 × HEAD_DIM 列（+1 padding 消除 bank conflict）

论文伪代码中外层循环搬运KV，内层循环搬运Q，再从HBM读回所需要的m，l，o，为了O的读取方便，这里额外为O的分块申请了一块SRAM，后续也会走SRAM读取再写回。

外层循环：

 for (int kv_start = 0; kv_start < N; kv_start += Bc) {

        // 1. 加载 K_j、V_j（Bc 行 × HEAD_DIM 列）到 shared memory
        for (int idx = tx; idx < Bc * HEAD_DIM; idx += blockDim.x) {
            int row  = idx / HEAD_DIM;   // 块内行号 [0, Bc)
            int col  = idx % HEAD_DIM;   // 列号 [0, HEAD_DIM)
            int grow = kv_start + row;   // 全局序列位置（行号）

            if (grow < N) {
                Ks[row][col] = k[bh * N * HEAD_DIM + grow * HEAD_DIM + col];
                Vs[row][col] = v[bh * N * HEAD_DIM + grow * HEAD_DIM + col];
            }
        }
        __syncthreads();

最外层大循环按分块的数量进行循环，等价于i = 0 ~ Tc，Tc = N/Bc

k和v矩阵是四维张量，在索引张量内具体元素时需要跳跃，前文说一个block负责一个对应的切片，因此这里索引时第（b，h）个block要跳转到对应元素，对于k来讲即k[b][h][grow][col],前面两个维度的跳跃即为bh×N×HEAD_DIM，v同理，最后需要等待所有线程都完成搬运。

内层循环：

 for (int q_start = 0; q_start < N; q_start += Br) {

            // 2. 加载 Q_i（Br 行 × HEAD_DIM 列）到 shared memory
            for (int idx = tx; idx < Br * HEAD_DIM; idx += blockDim.x) {
                int row  = idx / HEAD_DIM;
                int col  = idx % HEAD_DIM;
                int grow = q_start + row;
                if (grow < N) {
                    Qs[row][col] = q[bh * N * HEAD_DIM + grow * HEAD_DIM + col];
                }
            }
            __syncthreads();

内层循环与外层循环套路一样，只是分块数量从N/Bc变成N/Br

搬运Q也与KV同理。

现在我们在SRAM中有了QKV的一块分块，接下来就要做矩阵乘的操作和读回softmax所需的数据进行online更新数据了（以下操作都在内层循环中进行）：

m和l矩阵是Fa中特有的中间值矩阵，形状为[B,N,H]，储存每一行对应的running时最大值和指数和和，每个分块计算完之后会将更新的值存入两个矩阵，由于softmax需要整行的数值全都处理完毕，因此m，l数组在跨块时承担跨块更新数值的任务，这也是m和l为什么要固化在HBM中的原因，每次块计算完毕之后都要从HBM读下来更新值，再写回HBM。此方式后续可以优化成将m和l直接固化在寄存器记忆里，减少访存开销。

m，l，o矩阵还未进行读取时，在host端将m初始化为-INF，l初始化为全0，kernel内读取后计算第一块之后就将数据覆盖。o无初始化，计算完成之后会覆盖写入，声明内存即可。

在做GEMM和Softmax操作之前要从HBM读回需要的数据：

            int row  = tx;                      // 块内行号 [0, Br) 每个线程负责一行
            int grow = q_start + row;           // 全局序列位置
            float m_reg;                        // 运行最大值（标量，放寄存器）
            float l_reg;                        // 指数和（标量，放寄存器）

            if (grow < N) {
                m_reg = m[bh * N + grow];       // [B,H,N] 标量
                l_reg = l[bh * N + grow];       // [B,H,N] 标量
                #pragma unroll
                for (int d = 0; d < HEAD_DIM; d++)
                    Os[row][d] = o[bh * N * HEAD_DIM + grow * HEAD_DIM + d];  // O 读进 SRAM 的 Os
            }

前文说的一个线程负责一行的计算，因此这里将行索引直接绑定线程索引，让每个线程负责不同的一行。

grow索引到具体分块里面的行位置。

然后声明储存最大值和指数和的标量，将在该次计算维护之前的最大值和指数和数据从m和l数组中读回，再将之前归一化完成后的O块读回，后续再做更新操作。

            float S[Bc];                        // 每线程一行
           #pragma unroll
            for (int c = 0; c < Bc; c++) {
                float s = 0.0f;                 // 用局部变量累加内积
                #pragma unroll
                for (int d = 0 ;d < HEAD_DIM; d++)
                    s += Qs[row][d] * Ks[c][d];
                S[c] = s * softmax_scale;       // 内积算完再乘 scale
            }

声明S[32]这个用于储存每行结果的数组，每个线程私有，这个循环是每个线程自己干自己的活，把一行32个元素全部计算出来。

unroll之后，编译器在编译时大概率会将S数组塞进寄存器里。

外层循环c遍历一整行bc个元素，每次初始化一个s储存结果，内层循环遍历Qs的一行haeddim个元素和Ks的一列headdim个元素，求乘加累和得到一个s结果。

每个线程都干完活之后，现在我们拥有了Q块和K块转置的乘积结果S块。

接下来就可以进行Online softmax的更新，下面的操作依旧是一个线程负责各自的，先更新l和m：

            float m_tilde = -INFINITY;
            #pragma unroll
            for (int c = 0; c < Bc; c++)
                m_tilde = fmaxf(m_tilde, S[c]);

            float l_tilde = 0.0f;
            #pragma unroll
            for (int c = 0; c < Bc; c++)
                l_tilde += __expf(S[c] - m_tilde);

            float m_new = fmaxf(m_reg, m_tilde);
            float l_new = __expf(m_reg - m_new) * l_reg + __expf(m_tilde - m_new) * l_tilde;

m_tilede储存本次运行结果的行最大值，与过去状态的m_meg对比，更新值m_new。

l同理。

最后进行O块的合并更新：

            float scale_old = __expf(m_reg - m_new) * l_reg;   // 历史 O 的缩放系数
            float scale_new = __expf(m_tilde - m_new);          // 当前块 P̃V 的缩放系数

            #pragma unroll
            for (int d = 0; d < HEAD_DIM; d++) {
                float pv = 0.0f;                                // P̃ @ V 的第 d 个元素
                #pragma unroll
                for (int c = 0; c < Bc; c++)
                    pv += __expf(S[c] - m_tilde) * Vs[c][d];    // 注：exp 每个 d 重算，可优化预存 P[c]
                Os[row][d] = (scale_old * Os[row][d] + scale_new * pv) / l_new;
            }

O的更新复杂一点，数学公式就比较复杂：

O_new[d] = (1/l_new) * ( e^{m_reg-m_new} * l_reg * Os[row][d]+ e^{m_tilde-m_new} * (sum_c P[c] * Vs[c][d]) )

p是s块经过softmax处理后得到的结果，与v块点积，最后写回Os。

现在我们需要的所有东西都已经计算完毕，下一轮kernel启动时需要用到这一轮计算出来的m，l，o，因此将这几个值写回HBM：

if (grow < N) {
                m[bh * N + grow] = m_new;
                l[bh * N + grow] = l_new;
                #pragma unroll
                for (int d = 0; d < HEAD_DIM; d++)
                    o[bh * N * HEAD_DIM + grow * HEAD_DIM + d] = Os[row][d];
            }

            __syncthreads();   // 下一轮覆盖写 Qs/Ks/Vs，先等所有线程用完

到此实现了Flash attn'的所有过程。

6 性能与IO分析

本节只分析我们自己写的 v1 kernel（KV 外层、grid=B×H、block=Br、一线程一行）。

6.1 Benchmark 设置与结果

测试平台 RTX 5080（84 SM，FP32 峰值约 56 TFLOPS，GDDR7 带宽约 960 GB/s），FP32 精度，B=4、H=8、D=64、Br=Bc=32，计时用 cudaEvent（预热一轮后取第二轮）：

Nflash v1O(N²) 验证102437 ms—2048167 ms×4.54096790 ms×4.781923200 ms×4.05

时间随 N 严格平方增长，与算法复杂度一致。

6.2 资源占用：kernel 被什么东西卡住了

编译期资源报告（nvcc -Xptxas -v）：

Used 127 registers, 41344 bytes smem, 0 spill

launch 配置换算成占用率：

grid  = B×H = 32 个 block        ← 全卡只有 32 个 block
block = Br = 32 个线程（1 个 warp） ← 每个 SM 最多塞 1 个 block（shared 41KB 已占 48KB 静态上限的 85%）

RTX 5080 有 84 个 SM，32 个 block 连 SM 数都填不满，52 个 SM 从头到尾空转；在跑的 32 个 SM 上每个也只有一个 warp，而 SM 一个周期可以发射 4 条 warp 指令——每 SM 的指令发射槽位只用了 1/4，全卡等效利用率不到 1/10。这就是 v1 的第一瓶颈：不是访存不是计算，是并行度本身。

6.3 线程数敏感性实验：Br 扫参

固定 Bc=32 扫 Br（正确性均 PASS）：

NBr=16Br=32Br=482048362 ms166 ms105 ms81926008 ms3194 ms2095 ms

时间 × Br ≈ 常数（N=2048：362×16 ≈ 166×32 ≈ 105×48 ≈ 5600），时间严格反比于 Br。这说明两个事实：

每线程的串行工作量固定（负责一行，Br×D 内积 + online softmax 更新），总线程 = grid×Br = 32×Br，线程加多少就快多少——纯线程饥饿，延迟隐藏完全没饱和；
Br 受静态 shared 48KB 上限约束，Bc=32、D=64 时最大只能取 48（(2×Br×65 + 2×32×64)×4B ≤ 48KB）。改 extern __shared__ + cudaFuncSetAttribute 可解锁到约 99KB、Br 约到 128，按线性外推 N=2048 约 44ms。

但外推也告诉我们天花板：grid 恒为 32 个 block 这件事不变，再大的 Br 也只是把 32 个 SM 各自塞满，剩下 52 个 SM 永远闲着。这条结构的天花板约是 1/2.6 张卡，Br 扫参只是横向挖潜。

6.4 HBM 访存量分析

先算理论流量。每 (b,h) 切片（float 计，N=2048、D=64、Bc=32）：

项公式次数总量（全卡 32 切片）读 K/V2×Bc×D × Tc = 2ND每块只读一次32 MB读 ON×D × Tc = N²D/Bc每个外层块都要读回1.05 GB写 ON×D × Tc = N²D/Bc每个外层块都要写回1.05 GB读/写 m,l2×N × Tc标量，量级可忽略32 MB

核心观察：

1. O/m/l 的 HBM 往返才是 IO 大头。K/V 只读一次共 32MB，但 O 被读+写各 Tc = N/Bc = 64 次，共 2.1GB——是 K/V 本身的 64 倍。这是 KV 外层结构的固有代价：O 的状态必须跨外层迭代持久化，每轮都要 HBM 读回→更新→写回。这正是论文 Θ(N²d²/M) 的来源：O 往返 2N²d/Bc，论文取 Bc=⌈M/4d⌉，代入即得 8N²d²/M。

2. Bc=32 < D=64 时省 IO 的初衷没兑现。本文 O 往返 = 4N² floats（读+写各 2N²），恰好等于标准实现物化 S+P 的流量（4N² floats）——Bc 取得比 d 还小时，v1 的 HBM 访存量退化到和物化 S、P 一个量级。论文靠把 Bc 开大（SRAM 100KB 时 Bc 可到几百）把这个系数压下去；受 48KB 静态 shared 限制，本文 Bc 最大也就是 64，理论上也只省一半。

3. 但 IO 也不是当下的实测瓶颈。2.1GB 摊到 167ms 只有约 13 GB/s，不到带宽的 1.5%，何况 32 个 block 的 O 往返全集中在自己那个 (b,h) 切片的 1MB 空间内，L2（几十 MB）几乎全兜得住，真实 DRAM 流量还要更小。算力端同样宽裕：全卡 34 GFLOP / 167ms ≈ 0.2 TFLOPS，只有峰值的 0.4%。

所以 v1 的瓶颈排序是：占用率 >> 访存延迟 > 带宽 > 算力。带宽和算力都富余一个数量级以上，纯粹是 1024 个线程既吃不满延迟容忍度也吃不满发射槽。

6.5 访问模式层面的低效

除流量外，每次访问的"质量"也有浪费：

O/m/l 的读写非合并。计算阶段每线程负责一行（row=tx），写 O 时 warp 内 32 个线程各写 o[grow*64 + d] 中的连续 64 个——相邻线程地址相差 64×4B=256B，同一个 warp 的写请求被打散成 32 笔独立事务，合并率 1/8（理想是 128B 事务铺满）。搬运阶段的 Q/K/V 用 idx=tx; idx+=blockDim.x 是合并的，但计算阶段的 O 没有。
每个外层块 2 次 __syncthreads() + 内层每次 2 次，同步栅栏开销在只有 1 个 warp 的 block 里虽不重，但层层叠加。
PV 内积里 exp(S[c]-m̃) 理论上要算 Bc×D=2048 次，实际不同的只有 Bc=32 次——d 循环里重复求指数（注释里已标注），两个循环都 unroll 后编译器 CSE 通常能消掉大半，但不保证。

‍
‍
