YOLOv13 部署项目 — 技术栈全解

本文梳理本项目的完整技术栈，从底层硬件到上层应用，逐层说明每个技术组件的角色、版本与关联关系。

总览

┌─────────────────────────────────────────────────────┐
│                  应用层 (Python)                      │
│   ultralytics (训练/导出)  +  自研推理/评测脚本        │
├─────────────────────────────────────────────────────┤
│                  推理引擎层                           │
│   PyTorch  │  ONNX Runtime  │  TensorRT              │
├─────────────────────────────────────────────────────┤
│                  中间表示层                           │
│              ONNX (.onnx)                            │
├─────────────────────────────────────────────────────┤
│                  GPU 计算平台                         │
│   CUDA 12.8  +  cuDNN  +  TensorRT SDK 10.16        │
├─────────────────────────────────────────────────────┤
│                  硬件层                               │
│        NVIDIA RTX 5080 (16GB, Blackwell SM120)        │
└─────────────────────────────────────────────────────┘

一、硬件层

组件型号 / 规格说明GPUNVIDIA GeForce RTX 5080Blackwell 架构，SM120显存16 GB GDDR7足够跑 yolov13x（推理 ~~500MB，训练 ~~5GB）显存带宽~~960 GB/s（理论峰值）推理瓶颈之一（见 NOTE.md）FP16 Tensor Core 算力~~750 TFLOPS远大于 yolov13x 需求的 230 GFLOPS驱动CUDA 12.8 兼容PyTorch 2.9.1 自带 CUDA 12.8 runtime

二、GPU 计算平台

2.1 CUDA 12.8

角色：NVIDIA GPU 的通用并行计算平台，所有 GPU 计算的底层基础。

PyTorch 2.9.1 自带 CUDA 12.8 runtime（torch 的 lib/ 目录内含 DLL）
TensorRT SDK 10.16 编译于 CUDA 12.9，但运行时 DLL 由 PyTorch 的 CUDA 12.8 提供（兼容）
cuDNN、cuBLAS 等计算库随 CUDA 12.8 一同部署

2.2 TensorRT 10.16.1.11（完整 SDK）

角色：NVIDIA 官方深度学习推理优化引擎，专为 NVIDIA GPU 设计。

不在 pip 默认源中，需从 NVIDIA Developer 下载完整 SDK（TensorRT-10.16.1.11.Windows.amd64.cuda-12.9）
安装 SDK 内的 Python wheel：tensorrt-10.16.1.11-cp313-none-win_amd64.whl
核心功能在本项目中的作用：

功能说明Engine 构建将 ONNX 模型编译为 .engine（GPU 原生指令），含 kernel auto-tuningFP16 推理利用 Tensor Core，将 FP32 权重/激活转为 FP16，理论吞吐翻倍INT8 量化IInt8EntropyCalibrator2 做 KL 散度校准，模型体积减 70%算子融合自动合并 Conv+BN+Activation，减少 kernel launch 次数trtexec CLI命令行构建工具，Python API 失败时的 fallback

pip 源中的 tensorrt 是精简版，不含 calibrator 类，无法做 INT8 校准。

三、中间表示层 — ONNX 1.22.0

角色：通用的深度学习模型中间格式，连接"训练框架"与"推理引擎"。

PyTorch (.pt) ──(ultralytics.export)──▶ ONNX (.onnx) ──(trtexec / ORT)──▶ 推理引擎

ONNX 文件内容

组成部分说明计算图 (Graph)节点（Conv, BatchNorm, SiLU, Concat...）+ 边（数据流向）权重参数每层的 trained weights 和 bias输入/输出定义tensor 名称、形状、数据类型元信息opset 版本、producer 名称

opset 与 dynamic axes

本项目导出时 opset=18，dynamic=False（固定 shape [1, 3, 640, 640]）
固定 shape 有利于 TensorRT 做更激进的编译优化

onnx.helper / onnx.checker

onnx.checker.check_model() 用于验证导出的 ONNX 文件合法性
onnx.load() + onnx.shape_inference 推断中间 tensor 形状

四、推理引擎层

4.1 PyTorch 2.9.1+cu128

角色：训练框架 + 基准推理后端。

在本项目中的使用方式：

用途对应脚本说明模型训练02_train.pyultralytics.YOLO.train()基准推理04_benchmark.py / 05_inference.pymodel.predict()，作为性能 baselineONNX 导出03_export.pymodel.export(format="onnx")CUDA Event 计时04_benchmark.py / 07_profile.pytorch.cuda.Event 做 GPU 端精确计时

4.2 ONNX Runtime (onnxruntime-gpu) 1.19.2

角色：跨平台通用推理引擎，支持 CPU / CUDA / TensorRT 等多种执行后端。

CUDA EP (Execution Provider)：在 GPU 上运行 ONNX 模型，性能接近 PyTorch
CPU EP：纯 CPU 推理，适合无 GPU 环境
INT8 支持：onnxruntime.quantization.quantize_static() 做 QDQ 量化，但 GPU 上因 CPU-GPU memcpy 反而更慢（见 NOTE.md 第五节）

4.3 TensorRT Runtime

角色：NVIDIA GPU 专属高性能推理运行时。

支持直接加载 .engine 文件并执行推理
使用 pycuda 管理 CUDA 内存和 Stream
推理流程：createExecutionContext() → setInputShape() → execute_async_v3(stream) → cuda.memcpy_dtoh()

五、训练框架 — Ultralytics 8.3.63

角色：YOLO 系列模型的官方训练与导出框架。

本项目中的核心调用：

API文件说明YOLO("yolov13x.pt")下载自动从 GitHub / ultralytics assets 下载预训练权重model.train(...)02_train.py训练配置：AdamW, cosine LR, Mosaic+MixUp, early stopmodel.export(format="onnx")03_export.py导出 FP32 ONNXmodel.export(format="onnx", half=True)03_export.py导出 FP16 ONNX（需 GPU）model.val()—验证 mAP，评估模型精度

六、图像处理 — OpenCV (cv2)

角色：图像读取、预处理、后处理（NMS）、可视化。

用途说明cv2.imread()读取输入图片（BGR 格式）cv2.resize()缩放到 640×640cv2.cvtColor(..., cv2.COLOR_BGR2RGB)BGR → RGB 色彩空间转换cv2.dnn.NMSBoxes()CPU 端非极大值抑制（去除重叠检测框）cv2.rectangle() / cv2.putText()结果可视化，绘制检测框和标签

七、数值计算 — NumPy

角色：Python 端数据搬运与数学运算。

np.transpose()：HWC → CHW 维度重排
np.expand_dims()：添加 batch 维度
np.ascontiguousarray()：保证内存连续（ONNX/TRT 输入要求）
归一化：image / 255.0

八、GPU 原生接口 — PyCUDA

角色：Python 直接操作 CUDA API，用于 TensorRT 推理的内存管理和异步执行。

用途API分配 GPU 内存cuda.mem_alloc()CPU → GPU 数据传输cuda.memcpy_htod()GPU → CPU 数据传输cuda.memcpy_dtoh()CUDA Stream 管理cuda.Stream()同步stream.synchronize()事件计时cuda.Event() (start/stop/elapsed_time)

九、Python 基础环境

组件版本说明Python3.13最新的 Python 主版本OSWindows 11开发与运行系统包管理pip + requirements.txt基础依赖管理

requirements.txt 内容

torch>=2.0
ultralytics>=8.0
onnx>=1.14
onnxruntime-gpu==1.19.2
opencv-python>=4.8
numpy>=1.24
onnxscript>=0.1

# 以下需手动安装（非 pip 默认源）
# tensorrt  → NVIDIA SDK 内的 wheel
# pycuda    → pip install pycuda

十、技术栈数据流全景

┌──────────────┐
│  COCO128 数据集 │  128 张图片 + 80 类标签
└──────┬───────┘
       │
       ▼
┌──────────────────────────────────────────────┐
│            Python 3.13 + ultralytics 8.3.63    │
│                                                │
│  训练阶段:                                      │
│  YOLO("yolov13x.yaml").train()                 │
│    ├── PyTorch 2.9.1 + CUDA 12.8               │
│    ├── AdamW optimizer, Cosine LR              │
│    ├── Mosaic + MixUp augmentation             │
│    └── 输出: best.pt                            │
│                                                │
│  导出阶段:                                      │
│  model.export(format="onnx", opset=18)         │
│    └── 输出: yolov13x.onnx (271 MB, FP32)       │
│  model.export(format="onnx", half=True)         │
│    └── 输出: yolov13x_fp16.onnx (136 MB, FP16)  │
│                                                │
│  转换阶段 (TensorRT SDK 10.16):                 │
│  trtexec --onnx=yolov13x.onnx                   │
│    ├── --fp16 → yolov13x_fp16.engine (126 MB)   │
│    ├── --int8 → yolov13x_int8.engine (74 MB)    │
│    └── 默认   → yolov13x.engine (248 MB, FP32)  │
│                                                │
│  ORT 量化:                                     │
│  quantize_static(yolov13x.onnx)                 │
│    └── 输出: yolov13x_int8.onnx (68 MB)          │
└──────────────────────────────────────────────┘
       │
       ▼
┌──────────────────────────────────────────────┐
│              推理阶段 (统一 Detector)           │
│                                                │
│  输入: 图片 / 视频 / 摄像头 (OpenCV)             │
│    ├── BGR→RGB, resize 640, /255, HWC→CHW      │
│    │                                            │
│    ├── .pt   → ultralytics.YOLO.predict()       │
│    ├── .onnx → onnxruntime.InferenceSession()   │
│    └── .engine → TensorRT execute_async_v3()   │
│                + pycuda memcpys                  │
│    │                                            │
│    └── 后处理: cv2.dnn.NMSBoxes() → 绘制检测框   │
│                                                │
│  评测: CUDA Event 计时 → benchmark_results.json │
└──────────────────────────────────────────────┘

十一、项目心得

了解完yolo模型部署全景后尝试的最简单的模型部署方式，直接部署在本机的GPU上，与trae code agent共同编写，代码几乎只负责review。TensorRT也较为成熟，官方文档内容很全，Debug非常流畅。下一步尝试将yolo部署在更多的边缘设备上，如一些国产芯片（rk3588等）。

ONNX 解决"框架锁定"问题，作为 PyTorch/TensorFlow 等训练框架与各类推理引擎之间的通用中间表示，使 M×N 的适配关系简化为 M+N；TensorRT 则解决"GPU 性能"问题，通过 kernel auto-tuning、算子融合（Conv+BN+SiLU→单 kernel）、精度降级（FP16/INT8）和显存优化，将通用框架产出的模型编译为特定 GPU 架构的原生指令。在延迟、速度与模型大小三者之间，本项目中 FP16 是帕累托最优 — 手工实测 yolov13x 在 RTX 5080 上：FP32 为基准（20.63ms / 248MB），转 FP16 后延迟降至 17.14ms（1.20x 加速）、体积减半至 126MB、精度几乎无损；INT8 体积再砍至 74MB（-70%）但速度持平甚至略慢（17.82ms），原因是该模型规模的瓶颈不在显存带宽而在 kernel launch 开销（753 个算子 × 0.007ms ≈ 5ms 固定成本），量化能压缩权重读写时间却减不掉 launch 次数。一般规律是：小模型（<10M 参数）launch 占比高，量化空间极小，直接用 FP16 即可；中模型（10M~100M）FP16 仍是最佳平衡点；大模型（>100M，如 ViT/LLM）结构重、launch 占比 <1%，带宽与计算才是瓶颈，INT8 才有 2~4x 的显著加速。

‍

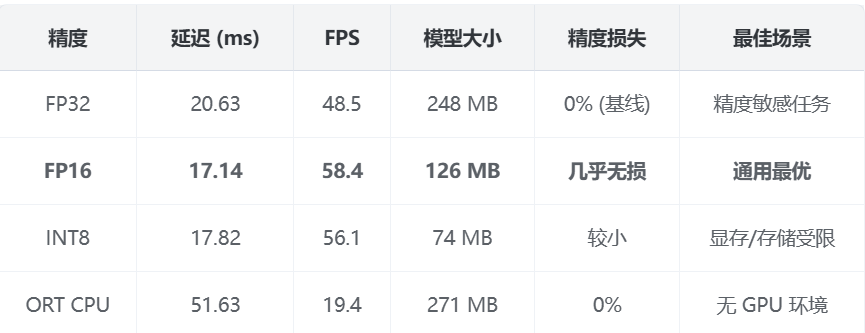

‍实验结果表格：

‍
